Güneş enerjisi konusunda hobi amaçlı kurulumlar başta olmak üzere, tüm kurulumlarda sorulan farklı voltaj ve güçteki güneş panelini paralel bağlarsak ne olur ? sorusuna yanıt bulmaya çalıştım. Daha önce farklı güçteki güneş panellerini seri bağlayınca ne olduğunu deneylemiştik. Link sizi bu makaleme götürecek ayrıca deney videosunu da bulabilirsiniz. https://www.keremcilli.com/farkli-gucte-gunes-panelleri-seri-baglanir-mi/ bu video makalede ise farklı güneş paneli paralel bağlama yaptığımızda nasıl reaksiyon gösterir deneyliyoruz.Özellikle küçük projelerde örneğin karavan veya küçük bir teknenin elektrik enerjisini güneşten karşılamak isteyenler, alanları limitli olduğu için farklı güçteki panelleri çatılarına yerleştirmek zorundalar. Bu makale bu tarz hobileri olan kişilere de fikir vermesini dilerim
270 Wp ve 40 Wp güneş paneli paralel bağlamak
İlk olarak yapılması gereken konu kullandığınız şarj kontrol cihazları veya solar inverteriniz hangi voltaj aralığında çalışıyor bunu bilmek . Çünkü rastgele bir panel bağlantısı verimsiz bir üretim anlamına gelecektir. Güneş enerjisinin en kötü yanı ; çok tuhaf hatta saçma bir kurulum dahi yapsanız çıkışta bir enerji üretimi alabiliyor olmanızdır. Ama önemli olan kullandığınız solar panellerden maksimum verimi elde edebilmektir.
Güneş paneli paralel bağlama deneyi

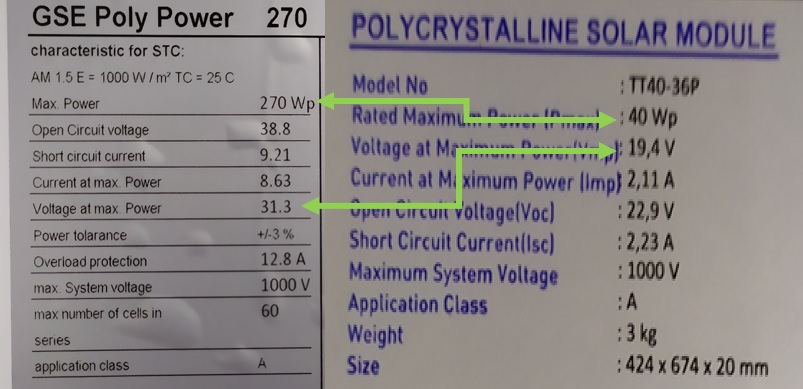

270 Wp ve 40 Wp panellerimizi birbirine paralel olarak bağladık. Normal şartlarda üretim esnasında 31.3 Volt ve 19,4 Volt veren iki solar panel , paralel bağlantının ardından 23.5 Volt vermeye başladı üstelik bu voltaj değeri panelleri devreye bağlamadan önce ölçtük .( devreye bağlandığında daha da aşağı inecektir. ) güneş panellerinin üzerindeki etikette yazanlar ve bunların anlamlarını belirttiğimiz yazımızı ve videomuzu bulabileceğiniz link https://www.keremcilli.com/solar-panel-secimi-datasheet-detaylari/
Solar şarj kontroller ürün seçiminin önemi
Elimizde bulunan MPPT özellikli solar inverterimizin çalışma voltaji 30 -80 Volt aralığındaydı. Yukarıdaki gibi paralel bağlantıdan sonra 23.5Volt üretebildiği için panellerimiz cihazı çalıştıramadı. Bu sebeple elimizde ürünler varsa, çalışma özelliklerini iyi bilmeli ve ona göre ürün tercihi yapmalıyız. Eğer elinizde hiç ürün yoksa ve hobi amaçlı bir projeniz varsa öncelikle güneş enerjisinin mantığını öğrenmenizde yarar var . https://iyzi.link/AAnUCw
Biz deneyimizi 12 / 24 Volt çalışabilen bir MPPT şarj kontrol cihazı üzerinde gerçekleştirdik ve önce 270 Wp panelimizi direkt olarak bağladık. Elde ettiğimiz en yüksek akım değeri 11.30 Amperdi. Paralel bağlantı yaptıktan sonra 270Wp & 40 Wp panellerin verdiği maksimum değeri 11.32 Amper olarak ölçtük . Değerler birbirine o kadar yakın ki , ölçü aletinin toleransı ,sapması göz önüne alınabilir aynı denebilir derecede yakındı.
Güneş Paneli ile ilgili sonuç
İlk bakışta düşünüldüğü gibi elimizde ne var ne yok bütün panelleri birbirine tabiri caizse yama yapmak bize avantaj sağlamamaktadır. Mümkün olduğunca tasarım yaparken aynı voltajı ve aynı akımı verebilen panelleri birbirine seri veya paralel bağlamaya çalışalım.
Hocam elimde 12 woltluk 185 monokiristal bir panel birde 2 adet 60 woltluk panel var artıyı artıya eksiyi eksiye birbirine baglayıb 20 amperlik şarj regülatör baglayıb 143 amperlik aküye şarj ediyom panel bağlantım doğrumu yada ayrı şarj regülatör lemi baglayım
Merhaba Mehmet Bey , yorum kısmında bu şekilde bir cevap vermek istemem. “Sade” vatandaş eğitimlerimiz ile hobi amaçlı projenizi olgunlaştırabiliyoruz .. linki inceleyebilirsiniz.. saygılarımla https://www.keremcilli.com/uygulamali-gunes-enerjisi-egitim-fiyatlari/
Hocam paneller degil de sistemler paralel baglanir mi yani regulator cikislatini paralel baglasak ne sonucnverir onun deneyi var mi?
merhaba , regülatörünüzün çıkışı (genelde sadece tek yönlü ve çıkış olarak çalışır) inverter üretim fazlası buraya geriye doğru akmaya çalışır ve ürününüzü bozabilir. Bu sebeple regülatör ön tarafına bağlanır genelde..
