smartwatt akıllı inverter 12V 40A mppt

Bu video makalemizde smartwatt akıllı inverter 12V 40A mppt ürünü üzerinden genel olarak smartwatt eco serisinden, cihaz özelliklerinden stajyerlerimiz ile birlikte bahsedeceğiz. Energon Türkiye’nin hazırlamış olduğu türkçe kullanım kitapçığı oldukça önemli, ve okumayı seven birisi cihazı rahatça öğrenebilir. Bizde video içinde Pratik bilgiler vermeye çalıştık.

Smartwatt eco akıllı inverter

1kW ile 5 kW arasında değişen modeller ile hem mppt hem de pwm özelliklere sahip ürün gamı bulunmaktadır.Ayrıca farklı serilerde 7,2 kW a kadar ve paralelleme yapılarak çok daha büyük güçlere ulaşan versiyonları da bulunmaktadır. Biz bugün özellikle 1 kW olan üründen bahsedeceğiz

akıllı inverter standart bağlantı şeması

Smartwatt eco 12V 40A mppt

En temel özellikler

  • Saf sinus dalga çıkışı (Tv müzik seti vb. elektronik cihazların en sevdiği dalga şeklidir.)
  • Farklı akü tiplerine uygun voltaj ayarlaması yapılabilir
  • İnverter bir kesintisiz güç kaynağı(UPS) gibi çalışabilir.
  • Aküler şehir şebekesi veya jenaratör ile şarj edilebilir
  • Enerji kesintisi çıkışta bağladığınız yükler tarafından anlaşılmaz.(çalışma devam ederler)
  • Aşırı yük / aşırı sıcaklık / kısa devre korumaları vardır

Akü bağlantısı

Akü bağlantısı ile ilgili öncelikle şu hatırlatmayı yapalım; inverter ile akü arasına mutlaka DC sigorta koymanız güvenlik açısından oldukça önemlidir. Hatta kaçak akım rölesi entegre ederseniz çok daha doğru yapmış olursunuz

Akü bağlantısı için tavsiye edilen kablo ölçüsü

Akıllı inverter smartwatt eco ürününe yapılacak akü bağlantısı için tavsiye edilen kablo ölçüsü

1kW inverter için 25mm² ve 3/5 kW modellerde ise 35 mm² tavsiye edilmektedir.

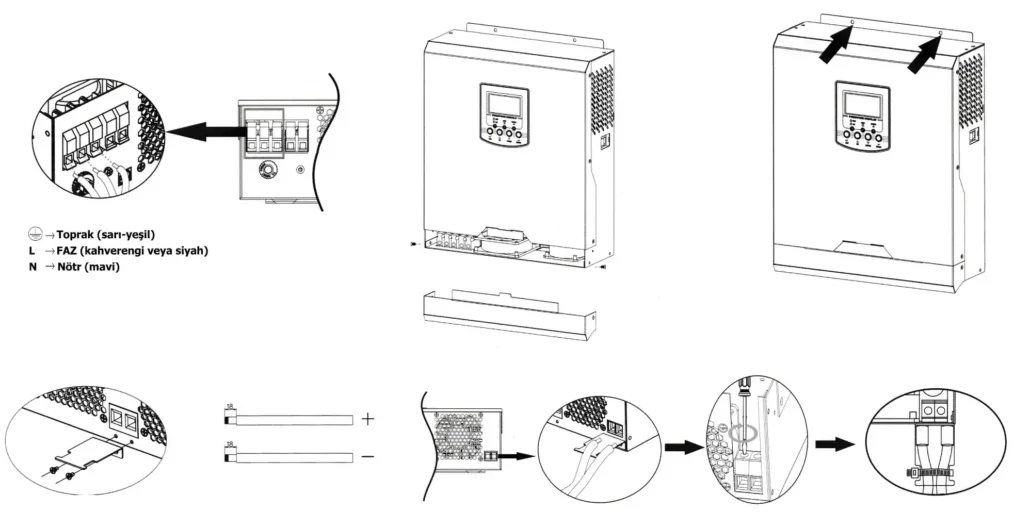

akıllı inverter kablo bağlantısını gösteren resim

AC giriş çıkış bağlantı kablo ölçüsü

Smartwatt eco akıllı inverter 1kW 12V 40A MPPT ürünü için 1,5 mm² kablo kullanımı önerilir.

  • 2 kW akıllı inverter şebeke AC kablo ölçüsü 2,5 mm²
  • 3kW akıllı inverter için 4 mm²
  • 5 kW akıllı inverter kablo kalınlığıise 6 mm²
smartwatt akıllı inverter eco 12V 40A mppt ürün inceleme videosu

mppt akıllı inverter güneş paneli bağlantısı

1kW modelde bağlanabilir en yüksek açıkdevre voltajı (VOC) 102Vdc dir. MPPT çalışma aralığı 15~80Vdc aralığında olursa cihaz verimli çalışabilir. Daha yüksek voltaj oluşturacak kadar seri bağlantı yapmamanızı öneririm.

3kW plus modeli ve 5 kW akıllı smartwatt eco ürününde en yüksek açık devre voltajı (VOC) 145Vdc dir. MPPT çalışma aralığı ise 3 kW modelde 30-115Vdc ve 5 kW modelde 60-115Vdc dir.

Genelde mppt cihazlarda paneller seri bağlanır ve voltaj arttırılır ki daha verimli bir akü şarjı yapılabilsin.

pwm akıllı inverter güneş paneli bağlantısı

Smartwatt eco pwm serisi ve genel olarak pwm cihazlarda voltaj değil akım arttırmak verimli olur. Bu sebeple güneş panellerini paralel bağlamak daha doğru olacaktır.

1 kW Akıllı inverter 12Volt sistemler için 15~18Vdc arasında kalacak şekilde panel bağlamak faydalı olacaktır. En fazla bağlanabilir güneş paneli voltajı(VOC) ise 55Vdc dir.

3 kW akıllı inverter 24Volt sistemler için 30~32Vdc  arasında güneş paneli bağlamak gerekir.En fazla bağlanabilir güneş paneli voltajı(VOC) 80Vdc dir.

5 kW akıllı inverter 48Volt sistemler için 60~72Vdc arasında solar panel uygundur. En fazla bağlanabilir panel açık devre voltajı (VOC) 105Vdc dir.

Detaylı örnek bağlantı şekilleri sayfanın en altındaki kullanım kitapçığı pdf dosyasından incelenebilir.

Akıllı inverter kullanım önerileri

  • Güvenlik önlemlerini kesinlikle alın ( sigorta, kaçak akım rölesi, topraklama)
  • Kablo kesitleri doğru seçilmeli
  • Akü seçimi kWh güç ihtiyacınızı belirledikten sonra hesaplanarak alınmalı
  • Inverter menu ayarları kesinlikle sizin sisteminize göre ayarlanmalı
  • Çok yüksek güç tüketimi olan tüketeçler mümkün mertebe kullanılmamalı
  • Inverter ve aküler kullanım kitapçığında belirtilen şekilde monte edilmeli

Akü konusu kritik öneme sahip

Depolamalı güneş enerji sistemlerinde akünün performansı en kritik faktörlerden birisidir. Üzerinde 100Ah yazan akü size bu enerji potansiyelini sağlayamıyor maalesef konuyla ilgili yakında bir çok markanın jel aküsünü karşılaştıracağımız video yayında olacak.

Akü tercih ederken çok dikkat ediniz.

Akü tercihi kritik öneme sahip bu konu hakkında detaylı video ve makale linkimiz

detaylı bilgi için https://www.asterion-batt.com.tr/
